توضیحات
مانومتر گاز CO2 طرح زینسر یک فشارشکن صنعتی برای کاهش و کنترل فشار گاز دیاکسیدکربن خروجی از کپسول است. این محصول با برخورداری از دو گیج، فشار داخل سیلندر و فشار خروجی را به کاربر نمایش میدهد و امکان تنظیم جریان مناسب گاز برای عملیات جوشکاری و سایر مصارف صنعتی را فراهم میکند.
بدنه برنجی، طراحی مشابه رگلاتورهای زینسر و قابلیت نصب مستقیم روی کپسول CO2 از ویژگیهای اصلی این محصول هستند. مدلهای رایج طرح زینسر معمولاً با فشار ورودی حدود ۲۰۰ بار، فشار خروجی نزدیک به ۱۰ بار و ظرفیت عبور گاز تا حدود ۳۰ لیتر در دقیقه عرضه میشوند؛ بااینحال مشخصات دقیق باید از روی گیجها، بدنه و بستهبندی همان محصول بررسی شود.
معرفی مانومتر CO2 طرح زینسر
کپسولهای CO2 گاز را با فشار بالا نگهداری میکنند و نمیتوان آنها را بدون فشارشکن مستقیماً به دستگاه جوش یا تجهیزات مصرفکننده متصل کرد. مانومتر طرح زینسر فشار بالای داخل کپسول را کاهش میدهد و گاز را با فشار کنترلشده به شیلنگ و دستگاه منتقل میکند.
این محصول معمولاً از بدنه برنجی، دو گیج فشار، شیر یا پیچ تنظیم، ورودی اتصال به کپسول و خروجی سرشیلنگی تشکیل شده است. طراحی دو گیج به کاربر اجازه میدهد همزمان وضعیت فشار سیلندر و میزان فشار خروجی را کنترل کند.
مانومتر گاز CO2 چیست؟
مانومتر یا رگلاتور CO2 وسیلهای برای کاهش فشار گاز داخل کپسول و تنظیم مقدار گاز خروجی است. اصطلاح «مانومتر» در بازار ابزار معمولاً برای کل مجموعه فشارشکن و گیجهای آن استفاده میشود.
وظیفه فشارشکن CO2
فشارشکن، فشار بالای کپسول را به سطحی قابلکنترل برای دستگاه جوش، تجهیزات آزمایشگاهی یا سایر سیستمهای مصرفکننده کاهش میدهد.
اهمیت تنظیم صحیح فشار خروجی
فشار بیش از حد باعث افزایش مصرف گاز و اختلال در فرایند جوشکاری میشود. فشار یا جریان بسیار کم نیز ممکن است پوشش گاز محافظ را ناقص کرده و کیفیت اتصال را کاهش دهد.
تنظیم اولیه پیش از شروع جوشکاری
پیچ تنظیم باید پیش از باز کردن شیر کپسول در وضعیت آزاد قرار گیرد. پس از باز شدن آرام شیر، فشار خروجی بهتدریج و متناسب با نیاز دستگاه تنظیم میشود.
تفاوت مانومتر طرح زینسر با زینسر اصلی
عبارت «طرح زینسر» به محصولی اشاره دارد که طراحی ظاهری و ساختاری آن مشابه رگلاتورهای برند ZINSER است، اما محصول اصلی ساخت شرکت زینسر آلمان محسوب نمیشود.
کشور سازنده مدل طرح زینسر
بیشتر مانومترهای CO2 طرح زینسر موجود در بازار، ساخت چین هستند و با نامهایی مانند زینسر چینی، طرح زینسر یا هایکپی زینسر عرضه میشوند. برخی برندها نیز نمونههای چینی را با نام تجاری خود ارائه میکنند.
تفاوت در کیفیت بدنه
نمونه اصلی زینسر معمولاً بدنه سنگینتر، حکاکی دقیقتر و اتصالات باکیفیتتری دارد. مدلهای طرح ممکن است وزن کمتر، نوشتههای چاپی و کیفیت متفاوتی در رزوهها، شیشه گیج و قطعات داخلی داشته باشند.
تفاوت در قیمت
مدل طرح زینسر معمولاً قیمت اقتصادیتری نسبت به نمونه اصلی آلمانی دارد و برای مصارف عمومی و کارگاهی انتخاب مقرونبهصرفهتری محسوب میشود.
اهمیت درج صحیح نام محصول
برای جلوگیری از اشتباه مشتری، این محصول باید با عنوان «مانومتر CO2 طرح زینسر» یا «مانومتر CO2 زینسر چینی» معرفی شود و نباید بهعنوان زینسر اصلی آلمان فروخته شود.

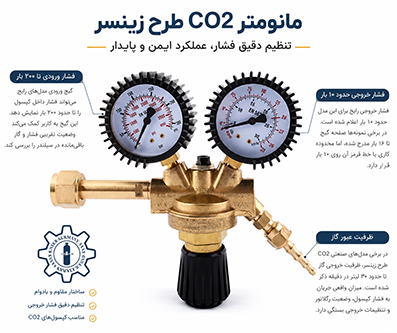

مشخصات مانومتر گاز CO2 طرح زینسر
مشخصات مدلهای مختلف ممکن است با یکدیگر تفاوت داشته باشند، اما ویژگیهای رایج این گروه از محصولات شامل موارد زیر است.
مخصوص گاز دیاکسیدکربن
ساختار داخلی، اتصالات و محدوده کاری این فشارشکن برای استفاده با گاز CO2 طراحی شده است. از مانومتر مخصوص CO2 نباید بدون تأیید سازنده برای گازهای دیگر استفاده کرد.
فشار ورودی تا ۲۰۰ بار
گیج ورودی مدلهای رایج میتواند فشار داخل کپسول را تا حدود ۲۰۰ بار نمایش دهد. این گیج به کاربر کمک میکند وضعیت تقریبی فشار و گاز باقیمانده در سیلندر را بررسی کند.
فشار خروجی حدود ۱۰ بار
فشار خروجی رایج برای این مدل حدود ۱۰ بار اعلام شده است. در برخی نمونهها صفحه گیج تا ۱۶ بار مدرج شده، اما محدوده کاری یا خط قرمز آن روی ۱۰ بار قرار دارد.
ظرفیت عبور گاز
در برخی مدلهای صنعتی CO2 طرح زینسر، ظرفیت خروجی گاز تا حدود ۳۰ لیتر در دقیقه ذکر شده است. میزان واقعی جریان به فشار کپسول، وضعیت رگلاتور و تنظیمات خروجی بستگی دارد.
بدنه برنجی
بدنه برنجی در برابر فشار و خوردگی معمول محیط کار مقاومت مناسبی دارد. این جنس همچنین برای ساخت بسیاری از رگلاتورهای صنعتی و اتصالات گاز استفاده میشود.
طراحی دو گیج
این محصول دارای دو صفحه نمایش عقربهای است؛ یکی برای نمایش فشار داخل کپسول و دیگری برای نمایش یا تنظیم فشار خروجی گاز.
اتصال مستقیم به سیلندر
مانومتر از طریق مهره و اتصال ورودی روی شیر کپسول CO2 نصب میشود. رزوه ورودی باید با شیر سیلندر کاملاً سازگار باشد.
خروجی سرشیلنگی
گاز تنظیمشده از طریق سرشیلنگی به شیلنگ دستگاه جوش یا تجهیزات مصرفکننده منتقل میشود. بست شیلنگ باید محکم و متناسب با قطر خروجی انتخاب شود.
عملکرد دو گیج مانومتر CO2
هر یک از گیجهای نصبشده روی فشارشکن وظیفه مشخصی دارند.
گیج فشار کپسول
این گیج فشار گاز موجود در سیلندر را نمایش میدهد. کاهش فشار میتواند نشاندهنده کم شدن گاز باشد، اما در کپسول CO2 مایع، فشار به دمای محیط نیز وابسته است و همیشه مقدار دقیق گاز باقیمانده را نشان نمیدهد.
گیج فشار خروجی
گیج دوم، فشار تنظیمشده پس از رگلاتور را نمایش میدهد. این فشار باید متناسب با نوع دستگاه، قطر شیلنگ و دستورالعمل تجهیزات مصرفکننده تنظیم شود.
خواندن صحیح عقربه گیج
مقدار فشار باید با واحد درجشده روی صفحه، مانند bar یا psi، خوانده شود. برخی مانومترها دارای صفحه مدرج دو واحدی هستند.
بررسی وضعیت عقربه پیش از نصب
پیش از اتصال، عقربه هر دو گیج باید روی صفر قرار داشته باشد. قرار نگرفتن عقربه روی صفر ممکن است نشانه ضربهخوردگی یا خرابی گیج باشد.
اقدام در صورت نوسان عقربه
اگر عقربه هنگام استفاده نوسان شدید دارد یا فشار خروجی ثابت نمیماند، شیر کپسول را ببندید و رگلاتور را برای بررسی دیافراگم، نشیمنگاه و اتصالات به تعمیرکار متخصص تحویل دهید.
کاربردهای مانومتر گاز CO2 طرح زینسر
این فشارشکن در صنایع و فعالیتهایی استفاده میشود که به خروجی کنترلشده گاز دیاکسیدکربن نیاز دارند.
جوشکاری MIG و MAG
یکی از کاربردهای اصلی این محصول، تنظیم گاز محافظ در دستگاههای جوش MIG و MAG است. گاز CO2 اطراف حوضچه مذاب را پوشش میدهد و از تماس مستقیم آن با هوای محیط جلوگیری میکند. رگلاتورهای CO2 زینسر نیز برای جوشکاری MIG و MAG معرفی شدهاند.
جوشکاری با دستگاه CO2
مانومتر میان کپسول و دستگاه جوش قرار میگیرد و جریان موردنیاز برای تورچ جوشکاری را تأمین میکند.
کارگاههای صنعتی
کارگاههای ساخت سازه فلزی، تعمیرگاهها و مراکز تولیدی میتوانند برای کنترل گاز مصرفی از این فشارشکن استفاده کنند.
مصارف آزمایشگاهی
در صورت سازگاری فشار، اتصال و دقت موردنیاز، برخی مدلهای طرح زینسر برای مصارف صنعتی و آزمایشگاهی نیز عرضه میشوند.
سیستمهای آکواریومی و تزریق CO2
برخی عرضهکنندگان این گروه از رگلاتورها را برای آکواریوم نیز معرفی میکنند، اما برای تزریق دقیق و کمحجم CO2 معمولاً به شیر سوزنی، شیر برقی و تجهیزات کنترل تخصصی نیاز است.
مزایای مانومتر CO2 طرح زینسر
قیمت اقتصادی
این مدل نسبت به رگلاتور اصلی آلمانی قیمت پایینتری دارد و برای کاربرانی که به یک فشارشکن عمومی نیاز دارند، مقرونبهصرفهتر است.
نمایش همزمان دو فشار
وجود دو گیج امکان مشاهده فشار کپسول و فشار خروجی را بهصورت همزمان فراهم میکند.
تنظیم روان جریان گاز
پیچ تنظیم به کاربر اجازه میدهد خروجی را متناسب با نوع فعالیت کنترل کند.
بدنه مقاوم برنجی
بدنه برنجی برای استفاده در محیطهای کارگاهی مناسب است و در صورت نگهداری صحیح، دوام قابلقبولی دارد.
نصب آسان روی کپسول
اتصال ورودی، مهره و سرشیلنگی باعث میشوند نصب فشارشکن روی کپسول و اتصال آن به شیلنگ آسان باشد.
مناسب برای کاربری عمومی
این مانومتر برای بسیاری از فعالیتهای جوشکاری سبک، نیمهسنگین و کارگاهی قابل استفاده است.
اجزای مانومتر گاز CO2
بدنه فشارشکن
قطعات داخلی کاهش فشار درون بدنه برنجی قرار گرفتهاند.
گیج فشار ورودی
میزان فشار داخل کپسول را نمایش میدهد.
گیج فشار خروجی
فشار گاز پس از کاهش و تنظیم را نشان میدهد.
پیچ تنظیم فشار
با چرخاندن پیچ، میزان فشار خروجی تغییر میکند.
مهره اتصال کپسول
این بخش مانومتر را به شیر کپسول متصل میکند.
سرشیلنگی خروجی
شیلنگ انتقال گاز روی این قسمت نصب و با بست مناسب محکم میشود.
شیر اطمینان
برخی مدلها به شیر اطمینان مجهز هستند تا در شرایط افزایش غیرعادی فشار، از مجموعه محافظت کنند. وجود این قطعه باید در محصول نهایی بررسی شود.
نحوه نصب مانومتر CO2 طرح زینسر
نصب صحیح فشارشکن برای جلوگیری از نشتی و آسیب به دستگاه ضروری است.
بررسی شیر کپسول
پیش از نصب، شیر کپسول باید بسته و محل اتصال آن خشک، تمیز و بدون آسیب باشد.
آزاد کردن پیچ تنظیم
پیچ تنظیم فشار را خلاف جهت عقربههای ساعت بچرخانید تا فشاری به دیافراگم وارد نشود.
اتصال مانومتر به کپسول
مهره ورودی را روی شیر کپسول قرار دهید و با آچار مناسب محکم کنید. از وارد کردن فشار بیش از حد به مهره و رزوه خودداری شود.
اتصال شیلنگ خروجی
شیلنگ مناسب CO2 را روی سرشیلنگی نصب کرده و با بست استاندارد ثابت کنید.
باز کردن آرام شیر کپسول
شیر سیلندر باید بهآرامی باز شود تا فشار ناگهانی به گیجها و قطعات داخلی وارد نشود.
تنظیم فشار خروجی
پیچ تنظیم را بهتدریج در جهت عقربههای ساعت بچرخانید تا عقربه گیج خروجی به مقدار موردنیاز برسد.
تنظیم مانومتر برای جوشکاری CO2
میزان گاز موردنیاز به نوع دستگاه، قطر نازل، شدت جریان جوشکاری و شرایط محیط بستگی دارد.
تنظیم اولیه جریان گاز
تنظیم را از مقدار پایین آغاز کنید و براساس کیفیت پوشش گاز، میزان پاشش و شرایط جوش آن را افزایش دهید.
توجه به جریان هوای محیط
در فضای باز یا محیط دارای باد، گاز محافظ سریعتر پراکنده میشود. تا حد امکان محل جوشکاری باید از جریان مستقیم هوا محافظت شود.
جلوگیری از مصرف بیش از حد
افزایش بیدلیل فشار یا دبی، علاوه بر مصرف بیشتر گاز، ممکن است باعث ایجاد آشفتگی و ورود هوای محیط به محدوده جوش شود.
آزمایش پیش از شروع کار اصلی
پیش از جوشکاری قطعه نهایی، تنظیمات روی یک نمونه مشابه آزمایش شود.
نکات ایمنی استفاده از مانومتر CO2
گاز داخل کپسول تحت فشار بالا قرار دارد و استفاده نادرست از رگلاتور میتواند خطرناک باشد.
استفاده از رگلاتور مخصوص CO2
از نصب مانومتر اکسیژن، استیلن یا گازهای دیگر روی کپسول CO2 خودداری کنید، مگر اینکه سازنده سازگاری آن را تأیید کرده باشد.
باز کردن آرام شیر سیلندر
باز کردن سریع شیر میتواند به دیافراگم، گیجها و قطعات داخلی فشارشکن آسیب وارد کند.
بررسی نشتی
اتصالات را با محلول تشخیص نشتی مناسب بررسی کنید. استفاده از شعله برای پیدا کردن نشتی ممنوع است.
جلوگیری از ضربه به گیجها
ضربه ممکن است شیشه، عقربه یا مکانیزم داخلی گیج را خراب کند و دقت نمایش فشار را کاهش دهد.
تهویه مناسب محیط
تجمع CO2 در فضای بسته میتواند غلظت اکسیژن هوا را کاهش دهد. استفاده از کپسول باید در محیط دارای تهویه مناسب انجام شود.
بستن شیر پس از پایان کار
پس از اتمام کار، ابتدا شیر کپسول را ببندید، گاز باقیمانده در مسیر را تخلیه کرده و سپس پیچ تنظیم را آزاد کنید.
نکات مهم پیش از خرید مانومتر CO2 طرح زینسر
بررسی نوع گاز
روی بدنه یا صفحه محصول باید مشخص شده باشد که فشارشکن مخصوص CO2 است.
کنترل محدوده فشار
محدوده گیج ورودی و خروجی باید با فشار کپسول و تجهیزات مصرفکننده هماهنگ باشد.
بررسی جنس بدنه
بدنه باید بدون ترک، خوردگی، تغییر شکل و آثار تعمیر غیراصولی باشد.
بررسی سلامت گیجها
شیشه گیجها نباید ترک داشته باشد و عقربهها در حالت بدون فشار باید روی صفر قرار گرفته باشند.
کنترل رزوهها
رزوه ورودی، مهره و سرشیلنگی باید سالم و سازگار با کپسول و شیلنگ موردنظر باشند.
توجه به طرح بودن محصول
این مدل نمونه اصلی ساخت ZINSER آلمان نیست و باید بهعنوان طرح زینسر یا زینسر چینی خریداری شود.
بررسی اقلام همراه
وجود مهره ورودی، سرشیلنگی، واشر و سایر متعلقات را هنگام تحویل بررسی کنید.
نگهداری از مانومتر گاز CO2
نگهداری در محیط خشک
رگلاتور را دور از رطوبت، گردوغبار شدید و مواد خورنده نگهداری کنید.
جلوگیری از افتادن دستگاه
افتادن فشارشکن میتواند باعث خرابی گیج، خمشدن اتصال یا آسیب به قطعات داخلی شود.
تمیز نگه داشتن اتصالات
دهانه ورودی و خروجی باید خشک و عاری از گردوغبار و آلودگی باشند.
جدا کردن از کپسول در حملونقل
برای حمل طولانی یا جابهجایی کپسول، بهتر است مانومتر جدا شده و شیر سیلندر با محافظ مناسب پوشانده شود.
سرویس توسط فرد متخصص
در صورت نشتی، نوسان فشار یا خرابی عقربه، از باز کردن بدنه در محیط کار خودداری کرده و محصول را به تعمیرکار تجهیزات گاز بسپارید.
قیمت مانومتر گاز CO2 طرح زینسر
قیمت مانومتر CO2 طرح زینسر به کیفیت ساخت، جنس بدنه، دقت گیجها، محدوده فشار، برند عرضهکننده و اقلام همراه بستگی دارد.
در زمان مقایسه قیمت، سلامت رزوهها، کیفیت شیشه و عقربه گیج، عملکرد پیچ تنظیم و سازگاری اتصال با کپسول را نیز بررسی کنید. قیمت پایینتر نباید باعث نادیده گرفتن ایمنی و دقت فشارشکن شود.
خرید مانومتر گاز CO2 طرح زینسر
مانومتر گاز CO2 طرح زینسر برای جوشکاران، تعمیرکاران و کارگاههایی مناسب است که به یک فشارشکن دو گیج با قیمت اقتصادی نیاز دارند. بدنه برنجی، نمایش فشار ورودی و خروجی و امکان تنظیم گاز CO2 از مهمترین ویژگیهای این محصول هستند.
مدلهای رایج با فشار ورودی حدود ۲۰۰ بار، فشار خروجی نزدیک به ۱۰ بار و ظرفیت جریان تا حدود ۳۰ لیتر در دقیقه معرفی میشوند. پیش از ثبت سفارش، مشخصات روی گیج، نوع رزوه، کشور سازنده و محتویات بستهبندی را بررسی کنید.
سوالات متداول مانومتر CO2 طرح زینسر
آیا این مانومتر زینسر اصلی آلمان است؟
خیر، عبارت طرح زینسر به نمونهای با طراحی مشابه محصول زینسر اشاره دارد و معمولاً ساخت چین است.
این محصول چند گیج دارد؟
این مانومتر معمولاً دارای دو گیج برای نمایش فشار کپسول و فشار خروجی است.
فشار ورودی مانومتر چقدر است؟
در مدلهای رایج، فشار ورودی تا حدود ۲۰۰ بار اعلام شده است. مشخصات دقیق باید از روی گیج همان محصول بررسی شود.
فشار خروجی مانومتر چقدر است؟
فشار خروجی متداول نزدیک به ۱۰ بار است. در برخی مدلها گیج تا ۱۶ بار درجهبندی شده و خط قرمز آن روی ۱۰ بار قرار دارد.
آیا برای جوشکاری MIG و MAG مناسب است؟
بله، رگلاتور CO2 برای تنظیم گاز محافظ در جوشکاری MIG و MAG کاربرد دارد.
آیا میتوان از آن برای گاز آرگون استفاده کرد؟
تنها در صورتی که سازنده محصول سازگاری با آرگون را تأیید کرده باشد. برای عملکرد دقیقتر بهتر است از رگلاتور مخصوص همان گاز استفاده شود.
جنس بدنه مانومتر چیست؟
بدنه مدلهای رایج از برنج ساخته میشود.
چگونه نشتی مانومتر را بررسی کنیم؟
پس از نصب و باز کردن آرام شیر، اتصالات را با محلول مخصوص تشخیص نشتی بررسی کنید. برای بررسی نشتی هرگز از شعله استفاده نکنید.
