توضیحات
شیر کپسول CO2 یکی از قطعات اصلی سیلندر دیاکسیدکربن است که برای کنترل خروج گاز، شارژ کپسول و اتصال مانومتر یا رگلاتور به کار میرود. این شیر روی گلویی سیلندر نصب شده و به کمک فلکه دستی، مسیر عبور گاز را باز یا بسته میکند.
بدنه شیرهای رایج از آلیاژ برنج ساخته میشود تا در برابر فشار، خوردگی و شرایط محیطی مقاومت مناسبی داشته باشد. نوع رزوه ورودی و خروجی، فشار کاری و وجود تجهیزات ایمنی ممکن است در مدلهای مختلف متفاوت باشد؛ بنابراین اطلاعات حکشده روی شیر و کپسول باید معیار نهایی انتخاب باشند.
معرفی شیر کپسول گاز CO2
گاز دیاکسیدکربن در سیلندر بهصورت فشرده و بخشی از آن به حالت مایع نگهداری میشود. شیر کپسول باید بتواند مسیر گاز را بهصورت ایمن مسدود کرده و هنگام مصرف یا شارژ، امکان عبور کنترلشده گاز را فراهم کند.
این قطعه بهتنهایی فشار خروجی را کاهش نمیدهد. برای استفاده از گاز در دستگاه جوش، تجهیزات صنعتی یا سیستمهای تزریق CO2 باید یک مانومتر یا رگلاتور مخصوص روی شیر نصب شود.
وظیفه شیر کپسول CO2 چیست؟
شیر کپسول سه وظیفه اصلی دارد:
- مسدود کردن دهانه سیلندر
- کنترل باز و بسته شدن جریان گاز
- ایجاد محل اتصال برای مانومتر، رگلاتور یا تجهیزات شارژ
تفاوت شیر با مانومتر
شیر فقط مسیر گاز را باز یا بسته میکند؛ اما مانومتر یا رگلاتور فشار بالای خروجی کپسول را کاهش داده و آن را برای مصرفکننده تنظیم میکند.
چرا اتصال مستقیم کپسول مجاز نیست؟
فشار گاز داخل سیلندر برای ورود مستقیم به بیشتر تجهیزات مناسب نیست. اتصال مستقیم میتواند باعث آسیب به شیلنگ، دستگاه یا تجهیزات پاییندست شود.
ضرورت نصب رگلاتور مخصوص CO2
نوع رزوه، فشار ورودی و ساختار داخلی رگلاتور باید برای گاز CO2 مناسب باشد. استفاده از مانومتر ناسازگار میتواند باعث نشتی یا خرابی اتصال فشارقوی شود.

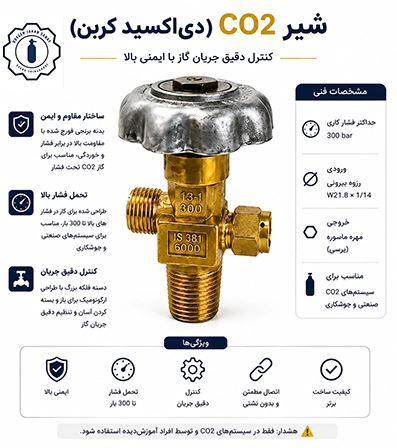

مشخصات شیر کپسول CO2
مشخصات شیر براساس کارخانه سازنده و نوع سیلندر متفاوت است؛ اما مدلهای رایج دارای ویژگیهای زیر هستند.
بدنه ساختهشده از برنج
آلیاژ برنج به دلیل استحکام، مقاومت مناسب در برابر خوردگی و قابلیت ماشینکاری دقیق، یکی از مواد متداول در ساخت شیرهای کپسول گاز است.
فلکه دستی
فلکه بالای شیر برای باز و بسته کردن مسیر گاز استفاده میشود. فلکه باید روان حرکت کند و نباید دارای لقی، شکستگی یا سفتی غیرعادی باشد.
رزوه ورودی کپسول
قسمت پایین شیر دارای رزوهای است که داخل گلویی کپسول بسته میشود. اندازه و نوع این رزوه باید دقیقاً با دهانه سیلندر مطابقت داشته باشد.
خروجی مخصوص گاز CO2
خروجی شیر برای اتصال مانومتر یا رگلاتور CO2 طراحی شده است. در برخی استانداردهای اروپایی از اتصال DIN 477 شماره ۶ استفاده میشود، درحالیکه اتصال CGA 320 در آمریکای شمالی رایج است. این سیستمهای رزوهای نباید بدون بررسی فنی با یکدیگر ترکیب شوند.
فشار کاری متناسب با سیلندر
فشار مجاز شیر باید با فشار کاری کپسول هماهنگ باشد. برخی فروشندگان ایرانی شیرهای CO2 را برای مخازن فشارقوی معرفی میکنند، اما مقدار دقیق فشار باید از روی حکاکی بدنه همان شیر بررسی شود.
مکانیزم آببندی داخلی
محور، سوزن، نشیمنگاه و آببندهای داخلی، مسیر گاز را در حالت بسته مسدود میکنند. خرابی این قطعات میتواند موجب نشتی از اطراف فلکه یا خروجی شود.
کاربردهای شیر کپسول CO2
دستگاههای جوش CO2
این شیر روی کپسولهای تأمینکننده گاز محافظ در جوشکاری MIG و MAG نصب میشود. مانومتر CO2 روی خروجی شیر بسته شده و فشار مناسب دستگاه را فراهم میکند.
صنایع غذایی و نوشیدنی
گاز CO2 در بعضی خطوط تولید نوشیدنی و صنایع غذایی استفاده میشود. در این کاربردها باید از شیر و تجهیزات متناسب با خلوص گاز و استاندارد فرایند استفاده شود.
گلخانه و آکواریوم
در سیستمهای تزریق CO2، شیر کپسول محل اتصال رگلاتور، شیر سوزنی و سایر تجهیزات کنترل جریان است.
کپسولهای اطفای حریق
برخی کپسولهای آتشنشانی CO2 نیز به شیر مخصوص مجهز هستند؛ اما طراحی شیر آتشنشانی میتواند با شیر سیلندر صنعتی تفاوت داشته باشد.
مصارف صنعتی و آزمایشگاهی
این محصول در تجهیزات صنعتی و آزمایشگاهی مصرفکننده دیاکسیدکربن نیز کاربرد دارد، مشروط بر اینکه نوع اتصال، فشار و خلوص موردنیاز تأیید شده باشند.
تفاوت شیر CO2 با شیر اکسیژن
شیرهای کپسولهای مختلف ممکن است از نظر ظاهری شبیه باشند، اما نباید بهجای یکدیگر استفاده شوند.
تفاوت رزوه خروجی
رزوهها برای کاهش احتمال اتصال اشتباه تجهیزات گازهای مختلف طراحی میشوند. شیر CO2 باید با مانومتر مخصوص همین گاز سازگار باشد.
تفاوت فشار و ساختار
فشار کاری، مکانیزم داخلی و تجهیزات ایمنی شیر اکسیژن و CO2 ممکن است متفاوت باشند.
تفاوت در تجهیزات ایمنی
برخی مدلهای شیر CO2 دارای مکانیزم یا سوپاپ محافظ فشار هستند. عرضهکنندگان ایرانی نیز سوپاپدار بودن برخی شیرهای CO2 را از تفاوتهای آن با شیر اکسیژن عنوان میکنند.
مزایای شیر کپسول CO2 برنجی
مقاومت مناسب
بدنه برنجی برای استفاده در سیستمهای گاز فشارقوی استحکام مناسبی دارد.
کنترل آسان جریان
فلکه دستی امکان باز و بسته کردن تدریجی مسیر گاز را فراهم میکند.
اتصال استاندارد به مانومتر
در صورت انتخاب رزوه صحیح، رگلاتور بهصورت محکم و ایمن روی خروجی شیر نصب میشود.
قابلیت تعویض
شیر معیوب را میتوان پس از تخلیه ایمن کپسول و توسط مرکز تخصصی تعویض کرد.
مناسب برای کاربردهای مختلف
مدلهای مختلف شیر برای کپسولهای جوشکاری، صنعتی، غذایی و اطفای حریق تولید میشوند.
اجزای شیر کپسول CO2
بدنه اصلی
بدنه شیر محل قرارگیری قطعات داخلی و مسیر عبور گاز است.
فلکه باز و بسته کردن
فلکه نیروی دست کاربر را به محور داخلی منتقل میکند.
محور یا شفت شیر
چرخش محور باعث باز یا بسته شدن مکانیزم داخلی میشود.
نشیمنگاه آببندی
این بخش در حالت بسته از عبور گاز جلوگیری میکند.
رزوه ورودی
رزوه زیر شیر برای نصب روی گلویی کپسول استفاده میشود.
خروجی رگلاتور
مانومتر یا تجهیزات شارژ به این اتصال متصل میشوند.
اهمیت سلامت رزوهها
رزوه هرز، ضربهخورده یا تغییرشکلدادهشده نمیتواند اتصال ایمنی ایجاد کند.
ممنوعیت استفاده از تبدیل غیراستاندارد
نباید با تراشکاری یا تبدیلهای نامطمئن، رگلاتور ناسازگار را به شیر متصل کرد.
خطر خرابی اتصال فشارقوی
ترکیب رزوههای استانداردهای مختلف میتواند باعث آسیب مکانیکی و شکست اتصال تحت فشار شود.
نحوه استفاده از شیر کپسول CO2
ثابت کردن کپسول
کپسول باید بهصورت عمودی و با زنجیر، بست یا پایه مناسب مهار شود.
بررسی شیر و خروجی
پیش از نصب مانومتر، بدنه، فلکه و رزوهها از نظر ترک، خوردگی و آلودگی بررسی شوند.
نصب مانومتر سازگار
رگلاتور مخصوص CO2 باید در راستای صحیح روی خروجی شیر نصب و با ابزار مناسب محکم شود.
باز کردن آرام شیر
شیر کپسول را بهآرامی باز کنید تا فشار ناگهانی به گیجها و دیافراگم رگلاتور وارد نشود.
بستن شیر پس از پایان کار
ابتدا شیر اصلی کپسول را ببندید و سپس فشار باقیمانده در مانومتر و شیلنگ را مطابق دستورالعمل تجهیزات تخلیه کنید.
نکات ایمنی استفاده از شیر CO2
بررسی نشتی
اتصالات را با محلول مخصوص نشتیابی بررسی کنید. استفاده از شعله برای پیدا کردن نشتی ممنوع است.
تهویه مناسب محیط
نشت CO2 در فضای بسته میتواند غلظت اکسیژن هوا را کاهش دهد. کپسول باید در محیط دارای تهویه نگهداری شود.
جلوگیری از ضربه
شیر حساسترین بخش کپسول است. ضربه شدید یا شکستن آن میتواند باعث خروج ناگهانی گاز شود.
دور نگه داشتن از حرارت
کپسول و شیر نباید در معرض شعله، حرارت شدید یا تابش طولانیمدت خورشید قرار گیرند.
استفاده از کلاهک محافظ
هنگام حمل، در صورت طراحی سیلندر برای کلاهک، محافظ شیر باید نصب شود.
ممنوعیت تعمیر غیراصولی
باز کردن قطعات داخلی، تعویض آببند یا دستکاری سوپاپ باید فقط توسط مرکز تخصصی انجام شود.
نشانههای خرابی شیر کپسول CO2
نشتی از اطراف فلکه
خروج گاز از اطراف شفت میتواند نشانه خرابی آببند داخلی باشد.
خروج گاز در حالت بسته
اگر با بسته بودن کامل شیر همچنان گاز خارج شود، ممکن است نشیمنگاه داخلی آسیب دیده باشد.
سخت حرکت کردن فلکه
گیرکردن یا سفتی شدید فلکه نیازمند بررسی تخصصی است و نباید با آچار یا نیروی زیاد برطرف شود.
خرابی رزوه خروجی
رزوههای ساییده یا ضربهخورده میتوانند باعث نشتی اتصال مانومتر شوند.
ترک یا خوردگی بدنه
شیر ترکخورده، خوردهشده یا تغییرشکلدادهشده نباید استفاده شود.
نکات مهم هنگام خرید شیر کپسول CO2
بررسی نوع رزوه
پیش از خرید، رزوه گلویی کپسول و اتصال مانومتر را با شیر تطبیق دهید.
کنترل فشار کاری
فشار مجاز باید روی بدنه یا مدارک محصول مشخص باشد و با فشار سیلندر هماهنگ شود.
بررسی جنس بدنه
بدنه باید یکپارچه و فاقد ترک، تخلخل یا آثار تعمیر باشد.
کنترل عملکرد فلکه
فلکه باید بدون لقی و با حرکت یکنواخت باز و بسته شود.
بررسی تجهیزات ایمنی
وجود سوپاپ یا مکانیزم تخلیه فشار باید براساس مدل و کاربرد کپسول بررسی شود.
خرید محصول نو و استاندارد
برای تجهیزات فشارقوی، استفاده از شیر ناشناس، دستدوم یا فاقد مشخصات فنی میتواند خطرناک باشد.
نصب شیر روی کپسول CO2
نصب و تعویض شیر کپسول یک عملیات تخصصی است.
تخلیه ایمن کپسول
سیلندر باید پیش از باز کردن شیر به روش استاندارد و توسط مرکز مجاز تخلیه شود.
بررسی گلویی کپسول
رزوه داخلی سیلندر باید از نظر خوردگی، ترک و آسیب مکانیکی بررسی شود.
نصب با گشتاور مناسب
شیر باید با مقدار گشتاور تعیینشده توسط سازنده نصب شود. سفت کردن بیشازحد میتواند به گلویی یا رزوه آسیب برساند.
انجام تست نشتی و فشار
پس از نصب و شارژ، مجموعه باید از نظر نشتی و عملکرد صحیح آزمایش شود.
قیمت شیر کپسول CO2
قیمت شیر کپسول CO2 به برند، کشور سازنده، جنس بدنه، فشار کاری، نوع رزوه، وجود سوپاپ ایمنی و کیفیت ساخت بستگی دارد.
در مقایسه قیمت، سازگاری شیر با کپسول و مانومتر باید در اولویت باشد. استفاده از محصول ارزان اما ناسازگار میتواند ایمنی کل مجموعه را کاهش دهد.
خرید شیر کپسول CO2
شیر کپسول CO2 برای کنترل خروج گاز و اتصال مانومتر به سیلندر دیاکسیدکربن استفاده میشود. بدنه برنجی، فلکه دستی، رزوه مخصوص CO2 و ساختار مناسب برای کار در فشار بالا از ویژگیهای اصلی این محصول هستند.
پیش از ثبت سفارش، نوع رزوه ورودی و خروجی، فشار کاری، استاندارد اتصال، سازگاری با مانومتر و کاربرد کپسول را بررسی کنید. نصب نهایی نیز باید توسط مرکز یا تکنسین متخصص تجهیزات گاز انجام شود.
سوالات متداول شیر کپسول CO2
شیر کپسول CO2 چه کاربردی دارد؟
برای باز و بسته کردن جریان گاز، شارژ سیلندر و اتصال مانومتر یا رگلاتور استفاده میشود.
جنس بدنه شیر چیست؟
بدنه بیشتر مدلهای رایج از آلیاژ برنج ساخته میشود.
آیا شیر فشار گاز را تنظیم میکند؟
خیر. تنظیم و کاهش فشار توسط مانومتر یا رگلاتور مخصوص CO2 انجام میشود.
آیا شیر CO2 با شیر اکسیژن یکسان است؟
خیر. نوع رزوه، فشار کاری و ساختار ایمنی آنها ممکن است متفاوت باشد.
آیا هر مانومتر CO2 روی این شیر نصب میشود؟
فقط مانومتری قابل نصب است که نوع و اندازه رزوه آن با خروجی شیر سازگار باشد.
چگونه نشتی شیر را بررسی کنیم؟
از اسپری یا محلول مخصوص نشتیابی استفاده کنید. تشکیل حباب مداوم نشانه احتمال نشتی است.
آیا میتوان شیر را در کارگاه تعویض کرد؟
خیر. تخلیه کپسول، باز کردن شیر، نصب و تست باید توسط مرکز تخصصی انجام شود.
مهمترین نکته هنگام خرید چیست؟
سازگاری کامل رزوه، فشار کاری و استاندارد شیر با کپسول و مانومتر مهمترین معیار خرید است.
