توضیحات

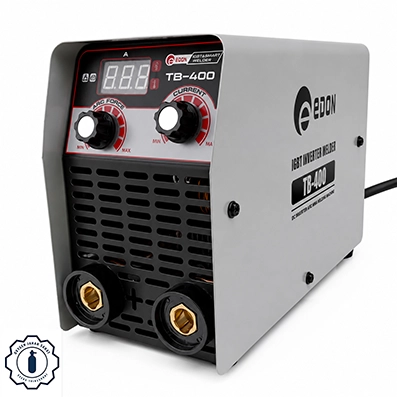

دستگاه جوش اینورتر EDON TB-400 یک اینورتر جوشکاری تکفاز برای اجرای جوشکاری قوس الکتریکی با الکترود روکشدار است. این دستگاه برای ساخت و تعمیر درب و پنجره، نرده، حفاظ، قفسه، پروفیل و سایر قطعات فلزی سبک تا نیمهسنگین کاربرد دارد.
مدل TB-400 با فناوری IGBT، خروجی DC، نمایشگر دیجیتال، تنظیم جریان و تنظیم Arc Force تولید شده است. دستگاه با برق شهری ۲۲۰ ولت کار میکند و به دلیل ابعاد مناسب و وزن نسبتاً کم، برای استفاده در کارگاه، ساختمان و پروژههای سیار مناسب است.
معرفی اینورتر جوشکاری ادون مدل TB-400
اینورتر EDON TB-400 برای جوشکاری MMA یا الکترود دستی طراحی شده است. در این روش، قوس الکتریکی میان الکترود و قطعه کار ایجاد میشود و حرارت قوس، فلز پایه و مغزی الکترود را ذوب میکند.
روکش الکترود هنگام ذوب شدن، گاز و سرباره محافظ تولید میکند؛ به همین دلیل برای کار با این دستگاه نیازی به کپسول گاز محافظ وجود ندارد. این ویژگی، TB-400 را برای تعمیرات و فعالیتهای ساختمانی خارج از کارگاه نیز کاربردی میکند.
آیا EDON TB-400 واقعاً ۴۰۰ آمپر است؟
خیر. دستگاه با عنوان تجاری ۴۰۰ آمپر عرضه میشود، اما محدوده جریان خروجی واقعی آن در دفترچه سری TB و مشخصات عرضهکننده ایرانی حدود ۲۰ تا ۱۶۰ آمپر اعلام شده است. عدد ۴۰۰ بیشتر بخشی از نام یا رده تجاری محصول محسوب میشود.
توان مناسب دستگاه
خروجی ۱۶۰ آمپر برای جوشکاری عمومی با الکترودهای ۲.۵ و ۳.۲ میلیمتری مناسب است. استفاده از الکترود ۴ میلیمتری در بعضی نسخهها امکانپذیر است، اما باید بهصورت مقطعی و با رعایت چرخه کاری انجام شود.
چرا آمپراژ واقعی اهمیت دارد؟
انتخاب الکترود، ضخامت قطعه و مدت جوشکاری باید براساس جریان واقعی دستگاه انجام شود. انتظار خروجی مداوم ۴۰۰ آمپر از یک اینورتر تکفاز کوچک میتواند باعث انتخاب اشتباه دستگاه و فشار بیشازحد به قطعات آن شود.
معیار نهایی آمپراژ
پلاک فنی روی بدنه، جریان ورودی، توان مصرفی، چرخه کاری و عملکرد واقعی دستگاه با الکترود ۳.۲ میلیمتری، معیارهای قابلاعتمادتری نسبت به عدد بزرگ درجشده در نام مدل هستند.

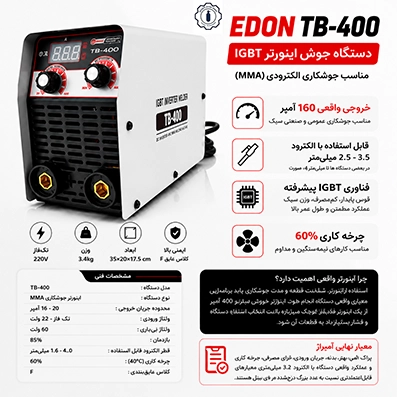

مشخصات فنی دستگاه جوش EDON TB-400
فناوری اینورتر IGBT
سری TB ادون از فناوری IGBT برای تبدیل و کنترل جریان استفاده میکند. این فناوری به کاهش ابعاد ترانس، سبکتر شدن دستگاه، مصرف بهینهتر انرژی و ایجاد خروجی DC پایدارتر کمک میکند.
برق ورودی تکفاز
این دستگاه با برق تکفاز ۲۲۰ ولت، فرکانس ۵۰ یا ۶۰ هرتز و تلورانس ولتاژ حدود ۱۵ درصد کار میکند. پریز، فیوز و سیمکشی محل باید متناسب با توان ورودی دستگاه باشند.
جریان ورودی
در جدول فنی سری TB، جریان ورودی مدل TB-400 حدود ۳۱ آمپر درج شده است. بنابراین استفاده از سهراهی ضعیف، پریز فرسوده یا کابل رابط نازک میتواند باعث افت ولتاژ و داغ شدن اتصالات شود.
توان ورودی حدود ۶.۸ کیلوولتآمپر
ظرفیت ورودی اعلامشده برای مدل TB-400 حدود ۶.۸ کیلوولتآمپر است. در صورت استفاده از موتوربرق، توان پیوسته و توان لحظهای ژنراتور باید با نیاز دستگاه هماهنگ باشد.
جریان خروجی ۲۰ تا ۱۶۰ آمپر
جریان جوشکاری دستگاه از حدود ۲۰ تا حداکثر ۱۶۰ آمپر قابل تنظیم است. این محدوده برای تعمیرات عمومی، جوشکاری پروفیل و کار با الکترودهای متداول مناسب است.
ولتاژ بیباری
ولتاژ بیباری نسخههای مختلف این سری حدود ۶۰ تا ۶۵ ولت اعلام شده است. این ولتاژ به ایجاد قوس اولیه کمک میکند و با ولتاژ دستگاه در زمان جوشکاری یکسان نیست.
چرخه کاری ۶۰ درصد
چرخه کاری اسمی دستگاه در شرایط آزمون و دمای ۴۰ درجه سانتیگراد، ۶۰ درصد اعلام شده است. چرخه کاری واقعی به آمپر تنظیمشده، دمای محیط، وضعیت فن و تمیزی مسیرهای ورود و خروج هوا بستگی دارد.
بازده و ضریب توان
بازده اسمی دستگاه حدود ۸۵ درصد و ضریب توان آن حدود ۰.۷۳ اعلام شده است. این مشخصات مربوط به شرایط آزمون بوده و عملکرد واقعی ممکن است تحتتأثیر برق ورودی قرار گیرد.
درجه حفاظت IP21S
درجه حفاظت اعلامشده برای این دستگاه IP21S و کلاس عایقی آن F است. این استاندارد به معنای ضدآب بودن دستگاه نیست و TB-400 نباید زیر باران یا روی سطح خیس استفاده شود.
وزن و ابعاد دستگاه جوش TB-400
مشخصات وزن و ابعاد میان پوستهها و سریهای وارداتی متفاوت است. یک نسخه موجود در بازار ایران با ابعاد تقریبی ۳۵×۲۰×۱۷.۵ سانتیمتر، وزن خالص ۳.۴ کیلوگرم و وزن بستهبندی ۴.۵ کیلوگرم معرفی شده است. دفترچه سری TB نیز برای بعضی نسخهها وزن نزدیک به ۴.۶ کیلوگرم درج کرده است. مشخصات روی جعبه دستگاه تحویلی باید معیار نهایی باشد.
بدنه فلزی
بدنه فلزی از مدارهای داخلی در برابر ضربههای معمول کارگاهی محافظت میکند. دریچههای اطراف دستگاه نیز برای ورود و خروج هوا و خنک شدن قطعات قدرت طراحی شدهاند.
بند یا دسته حمل
در برخی بستهبندیها بند آویز یا دسته برای حمل دستگاه در نظر گرفته شده است. این ویژگی جابهجایی اینورتر را میان محلهای مختلف آسانتر میکند.
الکترود مناسب اینورتر EDON TB-400
الکترود ۲.۵ میلیمتری
الکترود ۲.۵ میلیمتری برای جوشکاری پروفیلهای سبک، ورقهای دارای ضخامت متوسط و تعمیرات عمومی مناسب است. این قطر فشار کمتری به دستگاه وارد میکند و برای استفاده طولانیتر انتخاب مناسبی است.
الکترود ۳ و ۳.۲ میلیمتری
الکترودهای ۳ و ۳.۲ میلیمتری انتخاب اصلی برای اینورتر TB-400 هستند. فروشنده تخصصی ادون نیز قابلیت کار این مدل با الکترود سایز ۳ را ذکر کرده است.
الکترود ۴ میلیمتری
دفترچه سری TB امکان استفاده از الکترود تا قطر ۴ میلیمتر را برای مدلهای بالاتر این سری ذکر میکند. در برخی مشخصات بازار نیز الکترود ۴ بهصورت مقطعی توصیه شده است. استفاده پیوسته با این قطر ممکن است محافظ حرارتی دستگاه را فعال کند.
تنظیم جریان متناسب با الکترود
جریان مناسب به قطر و نوع الکترود، ضخامت فلز، وضعیت اتصال و موقعیت جوشکاری بستگی دارد. کار را با آمپر پایینتر آغاز کنید و پس از اجرای جوش آزمایشی، جریان را بهتدریج افزایش دهید.
نشانه آمپر پایین
چسبیدن مکرر الکترود، قوس ناپایدار، برجسته شدن خط جوش و نفوذ ناکافی میتوانند نشانه کم بودن جریان باشند.
نشانه آمپر بالا
پاشش زیاد، سوختگی کنارهها، سوراخ شدن ورق و قرمز شدن سریع الکترود میتوانند نشاندهنده جریان بیشازحد باشند.
قابلیتهای اینورتر جوشکاری EDON TB-400
نمایشگر دیجیتال
نمایشگر روی پنل مقدار تنظیمشده جریان را نشان میدهد. عدد نمایشگر یک مقدار تنظیمی است و ممکن است دقیقاً برابر با آمپر اندازهگیریشده در زیر بار نباشد.
تنظیم Current
ولوم Current برای کاهش یا افزایش جریان جوشکاری استفاده میشود. جریان باید براساس الکترود و ضخامت قطعه تنظیم شود.
تنظیم Arc Force
ولوم Arc Force شدت واکنش دستگاه در زمان کوتاه شدن قوس را تنظیم میکند. افزایش مناسب Arc Force میتواند از چسبیدن الکترود جلوگیری کرده و نفوذ را در بعضی شرایط افزایش دهد. مدل موجود در بازار ایران با دو ولوم تنظیم آمپر و Arc Force عرضه شده است.
سیستم خنککننده فندار
فن داخلی، هوای خنک را از روی قطعات قدرت عبور میدهد. بسته شدن دریچهها با گردوغبار یا قرار دادن دستگاه چسبیده به دیوار میتواند باعث افزایش دما شود.
محافظ افزایش دما
در صورت عبور از چرخه کاری، نشانگر O.H یا محافظ حرارتی فعال شده و خروجی جوشکاری موقتاً قطع میشود. در این شرایط باید دستگاه روشن بماند تا فن آن را خنک کند.
محافظ جریان بیشازحد
نشانگر O.C میتواند فعال شدن حفاظت اضافهجریان یا اتصال کوتاه را نشان دهد. تنظیم جریان بیشازحد، کابل نامناسب یا اشکال داخلی باید بررسی شود.
کاربردهای دستگاه جوش EDON TB-400
ساخت درب و پنجره
این دستگاه برای جوشکاری پروفیلهای آهنی مورد استفاده در ساخت درب، پنجره و چهارچوب مناسب است.
ساخت نرده و حفاظ
برای اتصال قطعات فلزی در ساخت نرده، حفاظ، قفسه و سازههای سبک میتوان از TB-400 استفاده کرد.
تعمیرات خانگی و کارگاهی
تعمیر میز، صندلی، پایه فلزی، دروازه، تجهیزات کشاورزی سبک و وسایل آهنی از کاربردهای این مدل هستند.
فعالیتهای ساختمانی
اینورتر برای جوشکاری مقطعی پروفیل، پلیت، میلگرد و قطعات فلزی در پروژههای ساختمانی قابل استفاده است.
استفاده سیار
وزن و ابعاد مناسب دستگاه، حمل آن را برای نصابان و تعمیرکاران سیار آسانتر میکند.
مزایای اینورتر جوشکاری ادون TB-400
عملکرد با برق شهری
دستگاه با برق تکفاز ۲۲۰ ولت کار میکند و برای بسیاری از کارگاهها و ساختمانها قابل استفاده است.
خروجی واقعی مناسب
خروجی ۲۰ تا ۱۶۰ آمپر برای استفاده عمومی با الکترودهای ۲.۵ و ۳.۲ میلیمتری مناسب است.
کنترل جداگانه Arc Force
وجود دو ولوم برای جریان و Arc Force امکان کنترل بهتر قوس و کاهش چسبیدن الکترود را فراهم میکند.
ابعاد قابلحمل
بدنه جمعوجور و وزن نسبتاً کم، جابهجایی دستگاه را نسبت به ترانسهای قدیمی آسانتر میکند.
حفاظت حرارتی و اضافهجریان
سیستمهای O.H و O.C از مدار دستگاه در برابر افزایش دما و شرایط غیرعادی جریان محافظت میکنند.

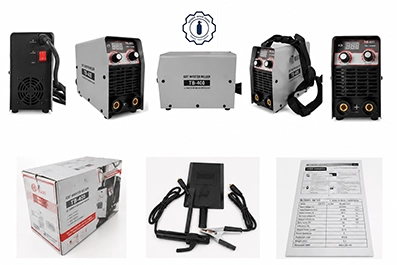

اقلام همراه دستگاه جوش EDON TB-400
بستهبندی رایج محصول میتواند شامل اقلام زیر باشد:
- کابل و انبر نگهدارنده الکترود
- کابل و انبر اتصال
- ماسک دستی جوشکاری
- شیشه ماسک
- فرچه یا برس سیمی
- بند آویز
- دفترچه راهنما
اقلام همراه ممکن است براساس واردکننده و سری بستهبندی متفاوت باشند؛ محتویات درجشده روی جعبه دستگاه تحویلی معیار نهایی هستند.
نحوه استفاده از اینورتر جوشکاری TB-400
بررسی برق ورودی
پیش از اتصال دستگاه، سلامت پریز، فیوز، سیمکشی و اتصال زمین بررسی شود. از کابل رابط بسیار بلند یا دارای سطح مقطع پایین استفاده نکنید.
اتصال کابلها
فیش کابل انبر جوش و کابل اتصال را داخل سوکتهای دستگاه قرار داده و در جهت مناسب بچرخانید تا کاملاً قفل شوند.
نصب انبر اتصال
انبر اتصال را روی بخش تمیز و بدون رنگ، گریس یا زنگزدگی ضخیم قطعه نصب کنید. اتصال ضعیف میتواند باعث ناپایداری قوس و داغ شدن کابل شود.
انتخاب قطب مناسب
قطببندی کابلها باید براساس توصیه سازنده الکترود انتخاب شود. همه الکترودها با یک قطببندی یکسان بهترین عملکرد را ندارند.
تنظیم جریان و Arc Force
ابتدا جریان و Arc Force را در محدوده متوسط قرار دهید و پس از یک جوش آزمایشی، تنظیمات را متناسب با رفتار قوس اصلاح کنید.
نکات ایمنی هنگام جوشکاری
استفاده از ماسک و محافظ چشم
قوس جوشکاری پرتوهای فرابنفش و مادونقرمز تولید میکند. ماسک جوشکاری باید دارای درجه تیرگی متناسب با جریان و نوع جوشکاری باشد.
استفاده از لباس کار
دستکش چرمی، لباس پوشیده مقاوم در برابر جرقه و کفش ایمنی برای جلوگیری از سوختگی و آسیبهای مکانیکی ضروری هستند.
تهویه محیط
دود و گازهای جوشکاری ممکن است برای دستگاه تنفسی مضر باشند. در فضاهای بسته باید از تهویه عمومی یا مکش موضعی مناسب استفاده شود.
دور کردن مواد قابلاشتعال
بنزین، تینر، پارچه، کاغذ، چوب و مواد قابلاشتعال باید از محل پاشش جرقه دور شوند.
جلوگیری از کار در رطوبت
استفاده از تجهیزات جوشکاری برقی در محیط خیس یا با دستکش و لباس مرطوب، خطر برقگرفتگی را افزایش میدهد. دستگاه باید روی سطح خشک و با اتصال زمین مناسب استفاده شود.
نگهداری از دستگاه جوش TB-400
تمیز کردن دریچهها
گردوغبار و برادههای فلزی را بهصورت دورهای از دریچههای دستگاه پاک کنید. پیش از تمیزکاری، دوشاخه باید از برق جدا شود.
بررسی کابلها
کابلهای دارای بریدگی، سوختگی، داغشدگی یا اتصال شل باید پیش از ادامه کار تعمیر یا تعویض شوند.
جلوگیری از ورود براده فلزی
برادههای حاصل از سنگزنی میتوانند وارد بدنه شده و روی بردهای الکترونیکی اتصال کوتاه ایجاد کنند.
رعایت چرخه کاری
در صورت کار با جریان بالا، بین مراحل جوشکاری زمان کافی برای خنک شدن دستگاه در نظر بگیرید.
نگهداری در محل خشک
اینورتر را در محیط خشک، تمیز و دارای تهویه مناسب نگهداری کنید و از قرار دادن آن زیر باران خودداری شود.
نکات مهم هنگام خرید EDON TB-400
توجه به خروجی واقعی
این دستگاه با عنوان ۴۰۰ آمپر فروخته میشود، اما جریان خروجی واقعی آن حداکثر حدود ۱۶۰ آمپر است. این موضوع باید در صفحه محصول شفاف نوشته شود.
بررسی پلاک فنی
ولتاژ ورودی، جریان خروجی، چرخه کاری، توان مصرفی، درجه حفاظت و شماره سریال را روی بدنه دستگاه بررسی کنید.
آزمایش نمایشگر و ولومها
نمایشگر، ولوم Current، ولوم Arc Force، کلید روشن و خاموش و چراغهای محافظ باید سالم باشند.
بررسی عملکرد فن
پس از روشن شدن دستگاه، عملکرد فن و نبود صدای غیرطبیعی بررسی شود.
کنترل کابل و انبرها
کیفیت و سطح مقطع کابلها روی قدرت واقعی دستگاه تأثیر دارند. انبرها باید دارای فک سالم و اتصال محکم باشند.
خرید دستگاه جوش اینورتر EDON TB-400
دستگاه جوش اینورتر EDON TB-400 برای کاربران خانگی، نصابان و کارگاههایی مناسب است که به یک اینورتر تکفاز برای جوشکاری عمومی نیاز دارند.
جریان خروجی واقعی ۲۰ تا ۱۶۰ آمپر، چرخه کاری ۶۰ درصد، فناوری IGBT، تنظیم Arc Force، نمایشگر دیجیتال و قابلیت کار با الکترودهای رایج از ویژگیهای اصلی این محصول هستند. پیش از خرید، مشخصات پلاک فنی و اقلام داخل جعبه دستگاه موجود در فروشگاه بررسی شوند.
سوالات متداول دستگاه جوش EDON TB-400
آیا خروجی واقعی دستگاه ۴۰۰ آمپر است؟
خیر. خروجی واقعی اعلامشده برای مدل TB-400 حدود ۲۰ تا ۱۶۰ آمپر است و عدد ۴۰۰ بخشی از نام تجاری مدل محسوب میشود.
دستگاه با چه برقی کار میکند؟
این مدل با برق تکفاز ۲۲۰ ولت و فرکانس ۵۰ یا ۶۰ هرتز کار میکند.
چه الکترودی برای دستگاه مناسب است؟
الکترودهای ۲.۵، ۳ و ۳.۲ میلیمتری برای استفاده عمومی مناسب هستند. الکترود ۴ میلیمتری در برخی سریها باید بهصورت مقطعی استفاده شود.
چرخه کاری دستگاه چقدر است؟
چرخه کاری اسمی دستگاه ۶۰ درصد در شرایط آزمون استاندارد اعلام شده است.
آیا دستگاه Arc Force دارد؟
بله، نسخه رایج بازار ایران دارای دو ولوم جداگانه برای تنظیم جریان و Arc Force است.
آیا نمایشگر دیجیتال دارد؟
بله، مقدار جریان تنظیمشده روی نمایشگر پنل نمایش داده میشود.
وزن دستگاه چقدر است؟
وزن نسخههای بازار متفاوت است. یک نمونه ایرانی حدود ۳.۴ کیلوگرم و در دفترچه سری TB وزن حدود ۴.۶ کیلوگرم درج شده است.
آیا برای کار صنعتی سنگین مناسب است؟
این مدل بیشتر برای جوشکاری عمومی، تعمیرات و کارهای سبک تا نیمهسنگین مناسب است. برای کار مداوم صنعتی با الکترود ۴ یا ۵ میلیمتری باید دستگاهی با خروجی واقعی و چرخه کاری بالاتر انتخاب شود.
مهمترین نکته هنگام خرید چیست؟
عدد ۴۰۰ آمپر تبلیغاتی را با خروجی واقعی اشتباه نگیرید و پلاک فنی، کیفیت کابلها و عملکرد دستگاه با الکترود ۳.۲ میلیمتری را بررسی کنید.
