توضیحات

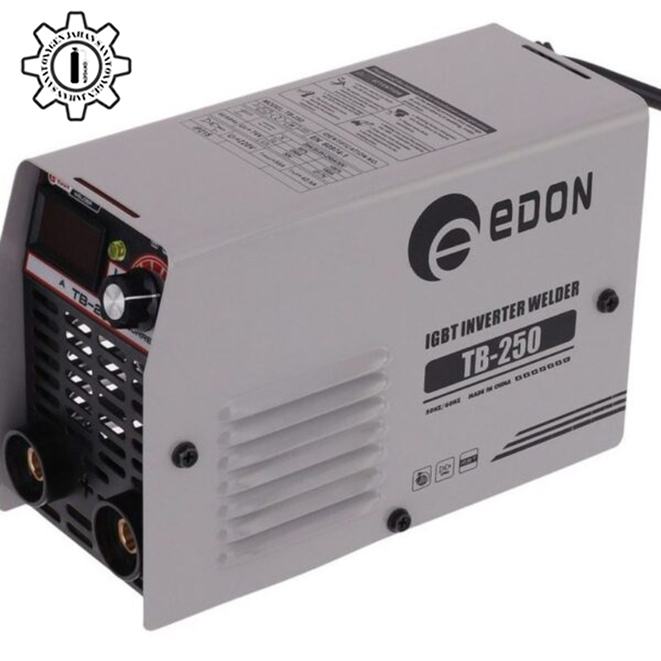

دستگاه جوش اینورتر EDON TB-250 یک اینورتر جوشکاری کوچک و قابل‌حمل برای اجرای جوشکاری قوس الکتریکی با الکترود روکش‌دار است. این مدل با برق تک‌فاز ۲۲۰ ولت کار می‌کند و برای جوشکاری پروفیل‌های سبک، تعمیر درب و پنجره، ساخت قفسه، نرده و انجام تعمیرات عمومی فلزی کاربرد دارد.

مدل TB-250 با فناوری IGBT و خروجی DC تولید شده است. جدول فنی سری TB، جریان خروجی این مدل را ۲۰ تا ۱۲۰ آمپر اعلام می‌کند؛ بنابراین عبارت «۲۵۰ آمپر» که در برخی فروشگاه‌ها دیده می‌شود، نباید به‌عنوان خروجی واقعی و مداوم دستگاه معرفی شود.

معرفی اینورتر جوشکاری ادون TB-250

اینورتر EDON TB-250 برای فرایند MMA یا جوشکاری دستی با الکترود روکش‌دار طراحی شده است. در این روش، قوس الکتریکی میان الکترود و قطعه کار ایجاد می‌شود و حرارت قوس، فلز پایه و مغزی الکترود را ذوب می‌کند.

روکش الکترود هنگام جوشکاری، گاز و سرباره محافظ ایجاد می‌کند؛ به همین دلیل دستگاه برای جوشکاری معمولی به کپسول گاز محافظ نیاز ندارد. ابعاد نسبتاً کوچک، وزن پایین و کار با برق شهری، استفاده از آن را برای تعمیرات خانگی و فعالیت‌های سبک کارگاهی آسان می‌کند.

آیا EDON TB-250 واقعاً ۲۵۰ آمپر است؟

خیر. براساس جدول مشخصات سری EDON TB، محدوده جریان خروجی مدل TB-250 بین ۲۰ تا ۱۲۰ آمپر است. بعضی فروشندگان ایرانی نیز خروجی واقعی دستگاه را حدود ۱۲۰ آمپر اعلام کرده‌اند.

دلیل درج عدد ۲۵۰ روی دستگاه

عدد ۲۵۰ بخشی از نام تجاری و رده‌بندی بازاری محصول است و الزاماً خروجی قابل‌اندازه‌گیری دستگاه زیر بار را نشان نمی‌دهد.

ملاک ارزیابی قدرت واقعی

برای ارزیابی توان دستگاه باید جریان خروجی درج‌شده روی پلاک، توان ورودی، چرخه کاری و قطر الکترود قابل‌استفاده بررسی شوند.

نتیجه عملی برای خریدار

اینورتر TB-250 را باید یک دستگاه حدود ۱۲۰ آمپر برای استفاده مستمر با الکترود ۲.۵ میلی‌متری و استفاده کنترل‌شده از الکترود ۳ یا ۳.۲ میلی‌متری در نظر گرفت.

مشخصات فنی دستگاه جوش EDON TB-250

فناوری IGBT

این دستگاه از فناوری اینورتر IGBT استفاده می‌کند. این فناوری به کاهش ابعاد و وزن دستگاه، کنترل بهتر جریان و ایجاد خروجی DC پایدارتر نسبت به دستگاه‌های ترانس قدیمی کمک می‌کند.

برق ورودی تک‌فاز

ولتاژ ورودی دستگاه تک‌فاز ۲۲۰ ولت با تلورانس حدود ۱۵ درصد و فرکانس ۵۰ یا ۶۰ هرتز است. پریز، فیوز و سیم‌کشی محل باید توان تأمین برق دستگاه را داشته باشند.

جریان ورودی ۲۱.۸ آمپر

در جدول فنی سری TB، جریان ورودی مدل TB-250 حدود ۲۱.۸ آمپر اعلام شده است. استفاده از سه‌راهی ضعیف، کابل رابط نازک یا پریز فرسوده می‌تواند موجب افت ولتاژ و داغ شدن اتصالات شود.

توان ورودی ۴.۷ کیلوولت‌آمپر

ظرفیت ورودی دستگاه حدود ۴.۷ کیلوولت‌آمپر است. در صورت استفاده از موتوربرق، توان پیوسته ژنراتور باید با نیاز واقعی دستگاه و جریان راه‌اندازی آن هماهنگ باشد.

جریان خروجی ۲۰ تا ۱۲۰ آمپر

جریان جوشکاری مدل TB-250 از حدود ۲۰ تا ۱۲۰ آمپر قابل تنظیم است. این محدوده برای جوشکاری عمومی با الکترودهای کوچک و متوسط مناسب است.

چرخه کاری ۶۰ درصد

چرخه کاری اسمی دستگاه در دمای آزمون ۴۰ درجه سانتی‌گراد، ۶۰ درصد اعلام شده است. این عدد به معنای کار دائمی دستگاه نیست و با افزایش آمپر یا دمای محیط، زمان استراحت بیشتری لازم خواهد بود.

بازده ۸۵ درصد

بازده اسمی سری TB حدود ۸۵ درصد و ضریب توان آن ۰.۷۳ اعلام شده است. عملکرد واقعی دستگاه می‌تواند تحت‌تأثیر کیفیت برق ورودی، طول کابل‌ها و دمای محیط قرار گیرد.

درجه حفاظت IP21S

درجه حفاظت دستگاه IP21S و کلاس عایقی آن F است. این مشخصات به معنای ضدآب بودن دستگاه نیست و اینورتر نباید زیر باران یا در محیط خیس استفاده شود.

وزن و ابعاد EDON TB-250

وزن و ابعاد نمونه‌های موجود در بازار ممکن است با توجه به سری تولید و پوسته دستگاه متفاوت باشند. نسخه‌های رایج بازار ایران با وزن حدود ۳.۵ کیلوگرم و ابعاد تقریبی ۲۸×۱۷×۱۷ سانتی‌متر معرفی شده‌اند.

طراحی پرتابل

وزن پایین و بدنه جمع‌وجور باعث می‌شوند دستگاه برای کاربران سیار، نصابان و تعمیرکارانی که میان چند پروژه جابه‌جا می‌شوند مناسب باشد.

بدنه فلزی

بدنه فلزی از قطعات داخلی در برابر ضربه‌های معمول کارگاهی محافظت می‌کند و دریچه‌های اطراف دستگاه نیز برای گردش هوا در نظر گرفته شده‌اند.

حمل آسان

برخی بسته‌بندی‌ها دارای بند یا تجهیزات حمل هستند. نوع دستگیره یا بند باید از روی جعبه و بدنه دستگاه تحویلی بررسی شود.

الکترود مناسب اینورتر EDON TB-250

طبق جدول فنی سری TB، مدل TB-250 برای الکترودهایی تا قطر ۳.۲ میلی‌متر طراحی شده است. بااین‌حال عملکرد مداوم دستگاه با هر قطر الکترود یکسان نیست.

الکترود ۱.۶ و ۲ میلی‌متری

این الکترودها برای ورق‌های نازک، قطعات کوچک و جوشکاری‌های ظریف‌تر مناسب هستند و فشار کمتری به دستگاه وارد می‌کنند.

الکترود ۲.۵ میلی‌متری

الکترود ۲.۵ میلی‌متری مناسب‌ترین انتخاب برای استفاده مستمر از TB-250 است. بررسی‌های بازار ایران نیز توانایی دستگاه در ذوب مداوم الکترود ۲.۵ را تأیید می‌کنند.

الکترود ۳ و ۳.۲ میلی‌متری

دستگاه از نظر محدوده اسمی از الکترود تا قطر ۳.۲ میلی‌متر پشتیبانی می‌کند؛ اما استفاده مداوم از این قطر به شرایط برق، نوع الکترود، دمای محیط و زمان استراحت دستگاه بستگی دارد. برخی منابع بازار درباره کار دائم با الکترود ۳ اختلاف دارند؛ بنابراین بهتر است این قطر به‌صورت کنترل‌شده استفاده شود.

الکترود ۴ میلی‌متری

براساس جدول رسمی سری TB، مدل TB-250 برای الکترود ۴ میلی‌متری طراحی نشده است. استفاده از چنین الکترودی می‌تواند موجب افت قوس، داغ شدن دستگاه و فعال شدن محافظ حرارتی شود.

امکانات دستگاه جوش EDON TB-250

نمایشگر دیجیتال

روی پنل دستگاه نمایشگر دیجیتال قرار دارد که مقدار جریان تنظیم‌شده را نمایش می‌دهد. عدد صفحه، مقدار تنظیمی است و ممکن است دقیقاً برابر با جریان اندازه‌گیری‌شده زیر بار نباشد.

ولوم تنظیم جریان

ولوم Current برای تنظیم آمپر متناسب با قطر الکترود و ضخامت قطعه استفاده می‌شود.

تنظیم Arc Force

راهنمای سری TB وجود ولوم Arc Force را برای کنترل پایداری قوس و کاهش احتمال چسبیدن الکترود ذکر می‌کند. مقدار زیاد Arc Force می‌تواند نفوذ و پاشش را افزایش دهد؛ بنابراین باید متناسب با الکترود تنظیم شود.

قابلیت Anti-Stick

در بعضی نسخه‌های بازار ایران، قابلیت ضدچسبندگی الکترود یا Anti-Stick برای TB-250 اعلام شده است. وجود قطعی این قابلیت باید از روی جعبه، دفترچه یا پنل همان دستگاه بررسی شود.

سیستم خنک‌کننده

فن داخلی با عبور هوا از میان قطعات قدرت، دمای دستگاه را کنترل می‌کند. دریچه‌های هوا نباید با گردوغبار، پارچه یا قرار گرفتن دستگاه چسبیده به دیوار مسدود شوند.

محافظ حرارتی

هنگام افزایش بیش‌ازحد دما، نشانگر O.H فعال شده و خروجی دستگاه می‌تواند موقتاً قطع شود. در این حالت باید جوشکاری متوقف شود و دستگاه روشن بماند تا فن قطعات داخلی را خنک کند.

محافظ اضافه‌جریان

نشانگر O.C برای اعلام اضافه‌جریان، اتصال کوتاه یا شرایط غیرعادی در مدار استفاده می‌شود. در صورت فعال شدن آن، کابل‌ها، تنظیم جریان و وضعیت الکترود باید بررسی شوند.

کاربردهای اینورتر جوشکاری EDON TB-250

تعمیرات خانگی

این دستگاه برای تعمیر میز و صندلی فلزی، دروازه، پایه‌ها و تجهیزات آهنی سبک مناسب است.

ساخت درب و پنجره سبک

برای اتصال پروفیل‌های سبک مورد استفاده در ساخت یا تعمیر درب، پنجره و چهارچوب می‌توان از الکترود مناسب استفاده کرد.

ساخت قفسه و حفاظ

جوشکاری قفسه، نرده و حفاظ‌های سبک از کاربردهای عمومی این مدل است.

فعالیت‌های ساختمانی سبک

TB-250 برای جوشکاری مقطعی پروفیل و قطعات فلزی سبک مناسب است، اما برای جوشکاری صنعتی مداوم یا اتصالات سنگین طراحی نشده است.

استفاده سیار

ابعاد و وزن مناسب دستگاه، حمل آن را برای نصابان و تعمیرکاران سیار آسان می‌کند.

مزایای اینورتر ادون TB-250

وزن کم و ابعاد جمع‌وجور

وزن حدود ۳.۵ کیلوگرم در نسخه‌های رایج بازار، جابه‌جایی دستگاه را آسان می‌کند.

کار با برق شهری

اینورتر با برق تک‌فاز ۲۲۰ ولت کار می‌کند و در بسیاری از خانه‌ها، مغازه‌ها و کارگاه‌های کوچک قابل استفاده است.

مصرف مناسب برای کارهای سبک

فناوری IGBT و بازده اسمی ۸۵ درصد، دستگاه را برای جوشکاری‌های کوتاه و عمومی مناسب می‌کنند.

کنترل جریان و Arc Force

وجود تنظیم جریان و Arc Force به کاربر امکان می‌دهد رفتار قوس را با نوع الکترود و قطعه هماهنگ کند.

محافظت در برابر گرمای زیاد

محافظ حرارتی از ادامه کار دستگاه در شرایط افزایش بیش‌ازحد دما جلوگیری می‌کند.

اقلام همراه دستگاه جوش EDON TB-250

بسته‌بندی‌های رایج این محصول می‌توانند شامل موارد زیر باشند:

• کابل و انبر نگهدارنده الکترود
• کابل و انبر اتصال
• ماسک دستی جوشکاری
• برس یا چکش گل‌زنی
• بند حمل
• دفترچه راهنما

راهنمای سری TB وجود دستگاه، انبر اتصال، انبر الکترود و ماسک را در بسته‌بندی پایه ذکر می‌کند. اقلام واقعی ممکن است براساس واردکننده متفاوت باشند و باید با نوشته روی جعبه تطبیق داده شوند.

نحوه استفاده از اینورتر EDON TB-250

بررسی برق ورودی

پریز، فیوز و سیم‌کشی را بررسی کنید. از کابل رابط نازک، بسیار بلند یا سه‌راهی فرسوده استفاده نکنید.

اتصال کابل‌ها

کابل انبر اتصال و نگهدارنده الکترود را به سوکت‌های دستگاه متصل کرده و فیش‌ها را کاملاً قفل کنید. قطب‌بندی باید براساس نوع الکترود انتخاب شود.

نصب انبر اتصال

انبر اتصال را روی بخش تمیز و بدون رنگ، روغن یا زنگ‌زدگی ضخیم قطعه نصب کنید. اتصال ضعیف می‌تواند باعث ناپایداری قوس و داغ شدن کابل شود.

انتخاب الکترود

برای بیشتر کاربردهای این دستگاه، الکترود ۲.۵ میلی‌متری انتخاب مطمئن‌تری است.

تنظیم جریان

کار را با آمپر پایین‌تر آغاز کنید و پس از اجرای یک جوش آزمایشی، جریان و Arc Force را به‌تدریج تنظیم کنید.

رعایت چرخه کاری

در صورت روشن شدن چراغ O.H، جوشکاری را متوقف کنید و اجازه دهید فن دستگاه را خنک کند.

نکات ایمنی هنگام جوشکاری

استفاده از ماسک استاندارد

قوس جوشکاری می‌تواند باعث آسیب چشم، سوختگی پوست و مواجهه با پرتو فرابنفش شود. استفاده از ماسک با شیشه مناسب، دستکش چرمی و لباس پوشیده ضروری است.

تهویه مناسب

دود و گازهای جوشکاری باید با تهویه عمومی یا مکش موضعی از محدوده تنفسی کاربر خارج شوند.

دور کردن مواد قابل‌اشتعال

بنزین، تینر، کاغذ، چوب، پارچه و سایر مواد سوختنی باید از محل پاشش جرقه دور شوند.

جلوگیری از برق‌گرفتگی

دستگاه نباید روی سطح خیس، زیر باران یا با دستکش و لباس مرطوب استفاده شود. پیش از تعمیر یا نظافت، دوشاخه را از برق جدا کنید.

نگهداری از دستگاه جوش TB-250

تمیز کردن دریچه‌ها

گردوغبار و براده‌های فلزی را به‌صورت دوره‌ای از منافذ دستگاه پاک کنید. دستگاه باید پیش از نظافت از برق جدا شود.

بررسی کابل‌ها

کابل‌های دارای بریدگی، سوختگی، داغ‌شدگی یا اتصال شل باید تعویض یا تعمیر شوند.

جلوگیری از ورود براده

ذرات فلزی رسانا می‌توانند به برد و قطعات قدرت آسیب برسانند؛ بنابراین دستگاه را کنار عملیات سنگ‌زنی بدون محافظ قرار ندهید.

نگهداری در محیط خشک

اینورتر باید در محل خشک، تمیز و دارای تهویه نگهداری شود.

خرید دستگاه جوش اینورتر EDON TB-250

اینورتر EDON TB-250 برای کاربران خانگی، نصابان و کارگاه‌هایی مناسب است که به یک دستگاه سبک برای جوشکاری عمومی با الکترود ۲.۵ میلی‌متری نیاز دارند.

خروجی واقعی ۲۰ تا ۱۲۰ آمپر، چرخه کاری ۶۰ درصد، فناوری IGBT، برق تک‌فاز ۲۲۰ ولت، نمایشگر دیجیتال و پشتیبانی از الکترود تا ۳.۲ میلی‌متر از مشخصات اصلی این مدل هستند. پیش از خرید، پلاک فنی، مدل دقیق، کیفیت کابل‌ها و اقلام داخل جعبه بررسی شوند.

سوالات متداول اینورتر EDON TB-250

آیا خروجی واقعی دستگاه ۲۵۰ آمپر است؟

خیر. جریان خروجی مدل TB-250 در جدول فنی سری TB بین ۲۰ تا ۱۲۰ آمپر اعلام شده است.

دستگاه با چه برقی کار می‌کند؟

این مدل با برق تک‌فاز ۲۲۰ ولت و فرکانس ۵۰ یا ۶۰ هرتز کار می‌کند.

چه الکترودی برای دستگاه مناسب است؟

الکترود ۲.۵ میلی‌متری برای کار مداوم مناسب‌تر است. محدوده فنی دستگاه تا الکترود ۳.۲ میلی‌متری اعلام شده، اما استفاده مستمر از الکترود ۳.۲ به شرایط کار بستگی دارد.

چرخه کاری دستگاه چقدر است؟

چرخه کاری اسمی مدل TB-250 برابر با ۶۰ درصد در دمای آزمون ۴۰ درجه سانتی‌گراد است.

آیا نمایشگر دیجیتال دارد؟

بله، مدل رایج دارای نمایشگر دیجیتال برای نمایش جریان تنظیم‌شده است.

آیا قابلیت Anti-Stick دارد؟

برخی نسخه‌های بازار با قابلیت ضدچسبندگی عرضه می‌شوند. وجود این ویژگی باید از روی جعبه یا دفترچه دستگاه تحویلی تأیید شود.

وزن دستگاه چقدر است؟

نسخه‌های رایج بازار ایران حدود ۳.۵ کیلوگرم وزن دارند؛ وزن دقیق باید از روی جعبه محصول بررسی شود.

آیا برای کار صنعتی سنگین مناسب است؟

خیر. این مدل بیشتر برای تعمیرات، مصارف خانگی و جوشکاری سبک طراحی شده است. برای استفاده صنعتی مداوم باید دستگاهی با خروجی واقعی و چرخه کاری بالاتر انتخاب شود.

مهم‌ترین نکته هنگام خرید چیست؟

عدد ۲۵۰ روی نام مدل را با آمپراژ واقعی اشتباه نگیرید. معیار اصلی، خروجی ۱۲۰ آمپر، توان کار با الکترود ۲.۵ و مشخصات درج‌شده روی پلاک دستگاه است.
